產品名稱：硬軌立式加工中心
型號規格：VMC-1060

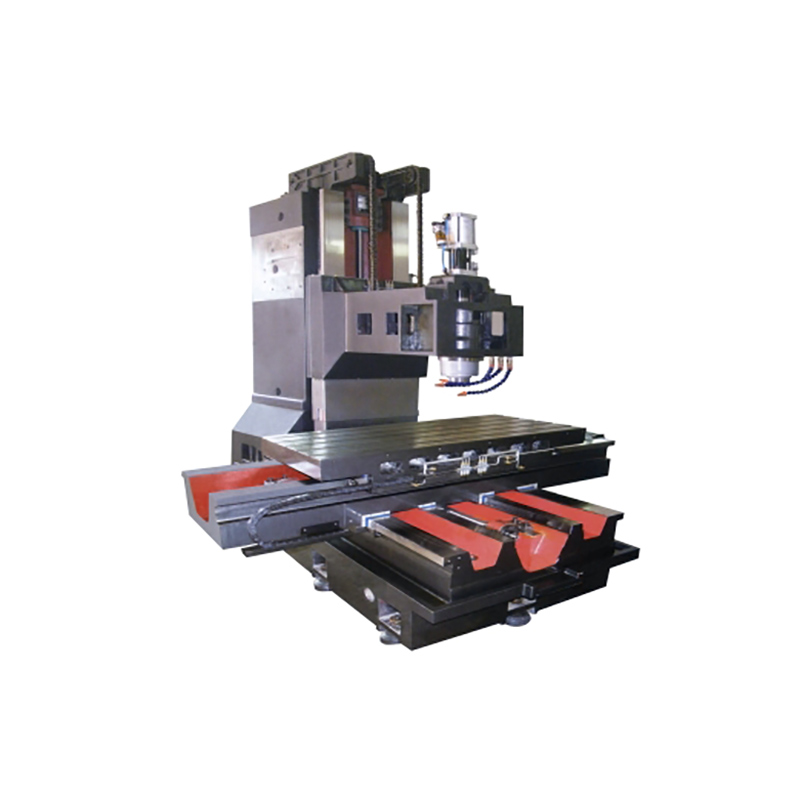

VMC系列立式數控鐵采用立式框架布局，立 柱固定在床身上，主軸箱沿立柱上下移動（Z 軸）、滑座沿床身縱向移動（丫軸）、工作臺 沿滑座橫向移動（X軸）的結構。
床身、工作臺、滑座、立柱、主軸箱等大件均 采用高強度鑄鐵材料，造型為樹脂砂工藝，兩 次時效處理消除應力。提高大件和整機的穩定 性，有效抑制了切削力導致的機床變形和振動。
X、丫、Z軸導軌副為鑄鐵淬火導軌與聚四氟乙 烯貼塑導軌板組成導軌副，耐磨性好，摩擦系 數小，移動平穩，高剛性，低速無爬行、精度 高、壽命長。
| 項目 | 單位 | VMC-1060 |
| 工作臺尺寸 | mm | 600*1300 |
| 三軸行程（X/Y/Z） | mm | 1000/600/600 |
| 主軸中心至立柱導軌面 | mm | 600 |
| 主軸鼻端至臺面距離 | mm | 180-780 |
| T型槽（數目-尺寸×間距） | mm | 5-18*120 |
| 主軸錐孔（型號/安裝尺寸） | BT40/Φ | |
| 主軸轉速（標準） | rpm | 8000/10000 |
| 主軸功率 | kw | 11 |
| 三軸電機（X/Y/Z） | kw | 3/3/3 |
| X-Y-Z滾珠絲桿規格 | mm | 4010 |
| X-Y-Z快速移動 | m/min | 30/30/30 |
| 定位精度 | mm | ±0.005/300 |
| 重復定位精度 | mm | ±0.005 |
| 控制器系統 | 三菱/發那科 | |
| 工作臺承重 | kg | 800 |
| 整機重量（約） | T | 8 |
| 占地面積（長*寬*高） | mm | 3260 x 3250 x 2800 |
|
本公司機床不斷進行硏發改良，如有更改規格恕不另行通知。本資料圖片僅供參考，以實際產品樣為準。 |
||
精密模具、零件、五金、汽車、航空
