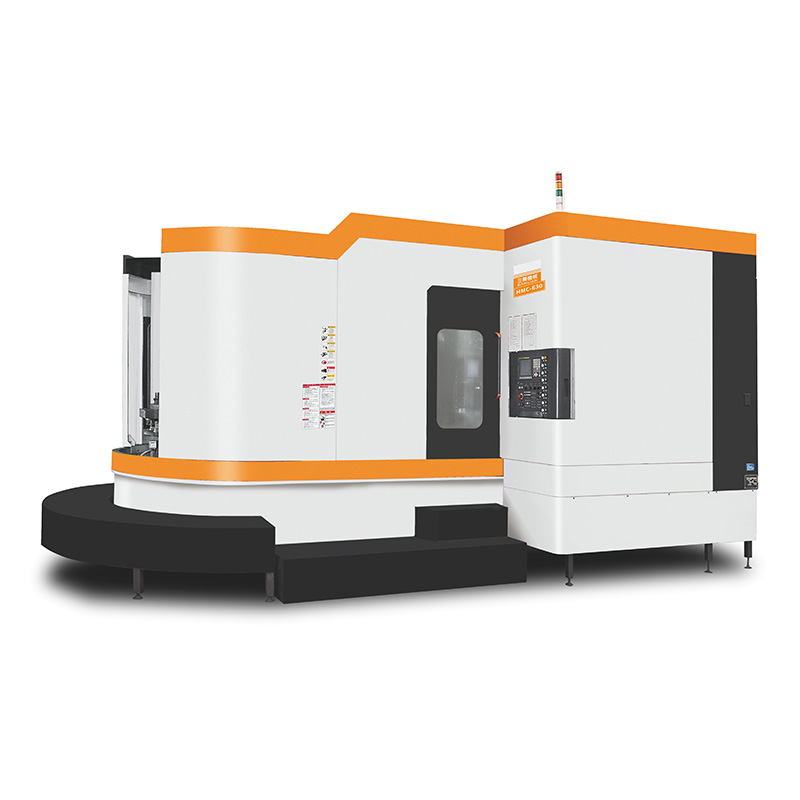

產品名稱：臥式加工中心
型號規格：HMC-500
其底座結構剛性高，性能穩定，并采用滑動導軌支撐，龍門型立柱，高剛性鞍座，強壯的主軸頭部體現出機床的高剛性，強能力。
三軸進給傳動系統由大扭矩交流伺服電機通過強性聯軸器直接興Φ 50滾珠絲桿連結驅動，同時絲桿采用兩端固定支撐，并預拉伸。
以高傳動剛性的結構確保了機床的定位精度。
防撞設計，當過行程發生時，可避免螺母座，與電機座及軸承座直接碰撞，確保機床異常對機械以及機床精度的破壞。
一體式油水分離結構使易變質的潤滑油與切削液分開回收，避免切削液變質的惡臭問題。
| 項目 | 單位 | HMC-630（線軌型） |
| 工作臺尺寸 （長寬） |
mm |
630x630 |
| 三軸行程 |
mm |
950*830*750 |
| 主軸中心至立柱導軌面距離 |
mm |
120-870 |
| 主軸端面至工作臺面距離 |
mm |
170-1000 |
| 工作T型槽（數目-尺寸*間距） |
|
5-22*125 |
| 主軸錐孔 |
|
BT-50 |
| 主軸轉速 | r/min | 8000 |
| 轉臺最大速度 |
r/min |
10 |
| 刀庫容量 |
|
24 |
| 工作臺最大載荷 | kg | 1000 |
| 機床重量 | T | 14 |
| 定位精度 | mm | 0.012/300 |
| 重復定位精度 |
mm |
0.008/300 |
